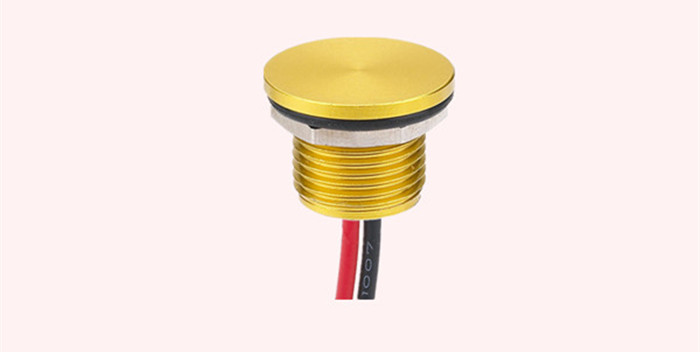

壓電開關設計思路

壓電開關的基本原理就是一個不斷地充電和放電的張弛振蕩器。如果不觸摸壓電開關，張弛振蕩器有一個固定的充電放電周期，頻率是可以測量的。如果我們用手指或者觸摸壓電開關，就會增加電容器的介電常數，充電放電周期就變長，頻率就會相應減少。測量周期的變化，就可以偵測觸摸動作。

此壓電開關優點很多。首先，只需要很少的微控制器開銷,硬件資源只需要一個比較器和定時器。還可以采用高效率算法，讓微控制器可以進入低功耗模式，并能定期喚醒以偵測開關動作。總體只占用低于0.05% 的CPU資源。其次，沒有外部硬件開銷,可以將壓電開關走線直接連至MCU端口管腳，無須其他外部的反饋電阻器或電容器。壓電開關的偵測不易受到噪聲和供應電壓的影響，不受50/60Hz噪聲的影響，也不需要精密電壓源。
