旋鈕開關接線圖,配合斷路器,接觸器,熔斷器

本文將繼續分享金屬按鈕開關產品的一些常用接線圖，此次的主角為旋鈕開關。當然這里的接線圖僅僅為最簡單情況的電路控制示意圖，所涉及到的電壓電器產品主要有熔斷器，接觸器，斷路器。

接線圖如下：電路圖相對來說比較簡單，但也是很多復雜的電路接線的基礎。圖片為實物接線，簡潔易懂。其中的斷路器，熔斷器，接觸器均可通用，并非僅限于圖片型號。

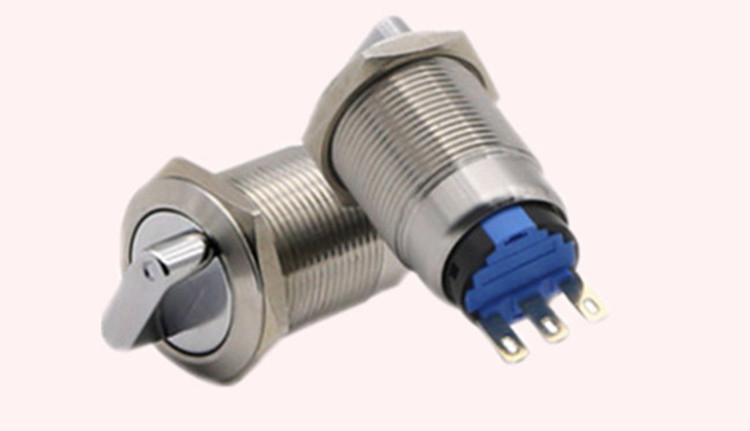

需要補充說明的是，上圖為380V線圈接線圖，對于220V的，只需要增加一條零線加以控制即可。同時上圖所用到的旋鈕開關可以是使用較為廣泛的金屬旋鈕。

順便也說下一些關于旋鈕開關的常見應用，我們所熟知的有：空氣凈化器，收音機，好品質玩具，醫療器材，音頻調節設備等。
